Практическое сравнение для подрядчиков, менеджеров проектов и покупателей оборудования, которые устали гадать.

У вас есть подъемная работа на ваших руках. Может быть, это стеклянная навесная стена, поднимающаяся на 14-м этаже. Может быть, это замена трансформатора внутри подстанции, где едва хватает места, чтобы размахивать кошкой. Или, может быть, вы заливаете бетон на высотке и вам нужно что-то, что может достигать 25 метров прямо вверх.

Вопрос не в том, нужен ли вам кран. Вопрос в том
какой тип
.

Выберите неправильно, и вы смотрите на мобилизационные сборы, которые съедают вашу маржу, на машину, которая не может пройти через дверной проем, или на аренду, которая простаивает три недели из четырех. Выбирайте правильно, и работа будет проходить гладко, бюджет сохранится, и ваша команда действительно закончит вовремя.

В этом руководстве рассматриваются три наиболее распространенных варианта - краны-пауки, мобильные краны и башенные краны - по факторам, которые действительно имеют значение на рабочем месте. Нет пуха. Только цифры и реальные компромиссы.

Таблица быстрого сравнения

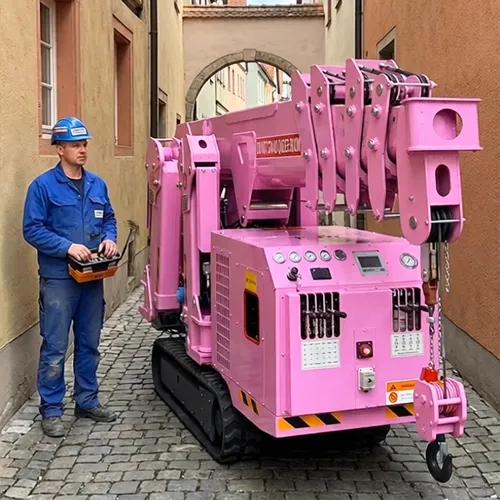

Что такое журавль-паук?

Кран-паук (иногда называемый мини-гусеничным краном или компактным гусеничным краном) представляет собой небольшую гусеничную подъемную машину, получившую свое название благодаря ногам-спусковым механизмам, которые растекаются, как у паука. Он работает на резиновых или стальных гусеничных путях, вписывается в стандартные дверные проемы и может работать в местах, где ни один другой кран физически не может работать.

Вот чем он отличается от всего остального в этом списке:
он был разработан для мест, до которых не могут добраться другие краны.

Например, 3-тонный паутинный кран весит всего 2,7 тонны, проходит через отверстие шириной 800 мм и может подниматься на 10,8 метра. 5-тонная модель шириной 1,5 метра по-прежнему втискивается в шахты лифтов и подвальные этажи. Даже самому большому 16-тонному паутинному крану требуется всего 2,13 метра в ширину - уже, чем большинство парковочных мест.

Эти машины имеют грузоподъемность от 1,2 до 16 тонн, рабочий радиус действия от 5,35 до 23 м и высоту подъема до 25 метров. Многие модели предлагают двойную мощность - дизельный двигатель для наружных работ и электродвигатель для внутренних или чувствительных к выбросам сред. Эту функцию вы просто не найдете на 100-тонном мобильном кране.

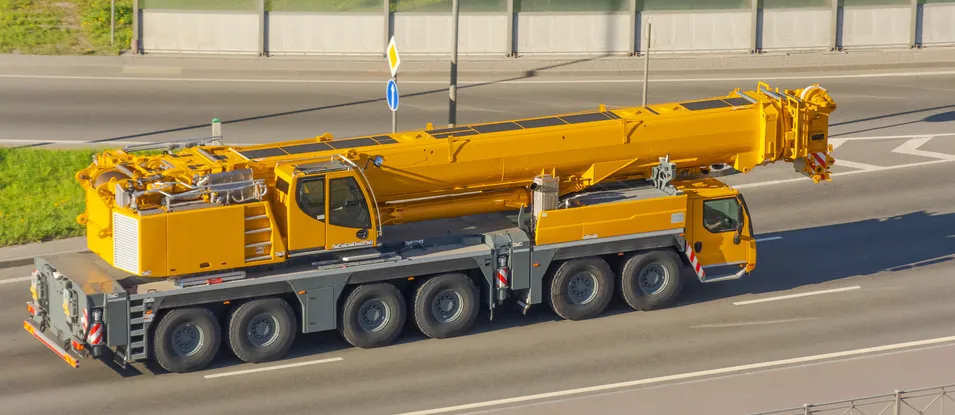

Что такое мобильный кран?

Мобильный кран - это то, что большинство людей представляют себе, когда слышат слово "кран". Он установлен на шасси грузовика или вездеходе, подъезжает к месту самостоятельно, устанавливает гидравлические аутриггеры и подъемники.

Они рабочие лошадки общего строительства. Нужно установить стальные балки на склад? Мобильный кран. Подъем блоков ОВКВ на крышу с парковки? Мобильный кран. Загрузка сборных панелей с бортовой платформы? Вы поняли идею.

Преимущество - сырая мощность и радиус действия. 50-тонный мобильный кран может поднимать тяжелые грузы на значительном радиусе, а 200-тонный агрегат может обрабатывать вещи, которые сделают паутинный кран похожим на игрушку. Они также быстро мобилизуются - въезжают, устанавливают аутриггеры, поднимают, упаковывают, выезжают.

Недостаток? Им нужно пространство. Много. Сам перевозчик имеет ширину 3 + метра. Outriggers простираются еще на 2-3 метра с каждой стороны. И земля должна поддерживать точечные нагрузки. Вы не прокатите 60-тонный мобильный кран по готовому мраморному вестибюлю.

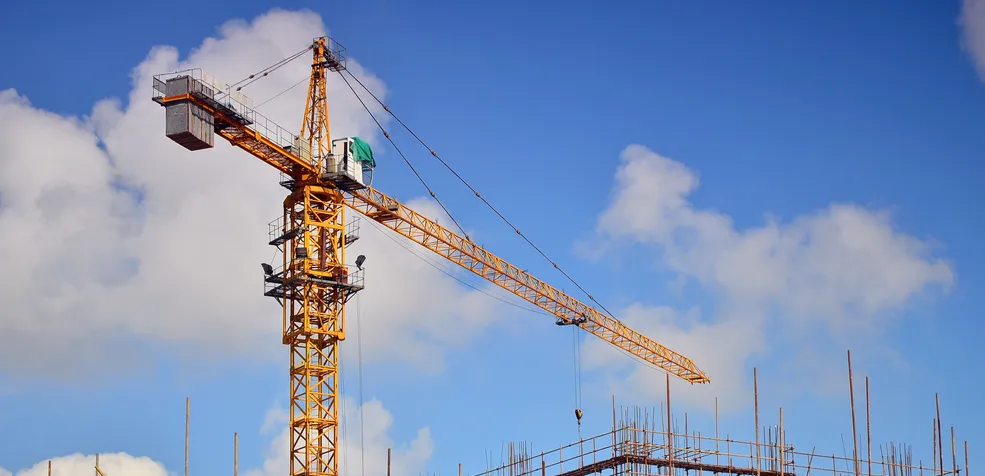

Что такое башенный кран?

Башенные краны - это высокие неподвижные конструкции, которые вы видите на каждом горизонте высотки. Они прикреплены болтами к бетонному фундаменту (или иногда привязаны к самой конструкции здания) и остаются на месте на протяжении всего проекта - иногда месяцы, иногда годы.

Их прочность поддерживается, повторяющийся подъем на высоте. Башенный кран может поднять груз с земли, раскачать его на 80 метров по горизонтали и поставить на 40-й этаж. День за днем. Груз за грузом. Никакой мобилизации, никакой демобилизации. Просто постоянное производство.

Но вот в чем загвоздка: вам нужен специальный фундамент, многодневный процесс монтажа с участием мобильного крана для строительства башенного крана и сроки проекта, достаточно длинные, чтобы оправдать стоимость. Что-либо менее 3-4 месяцев непрерывного использования, экономика редко работает.

Личные встречи: факторы, которые действительно имеют значение

1. Космос и доступ

На этом разговор обычно заканчивается для многих проектов.

Кран-паук:
 1,2-тонная модель имеет длину 2,48 м, ширину 0,65 м и высоту 1,5 м. Он буквально вписывается в стандартный дверной проем. 3-тонная версия имеет ширину всего 0,8 м. Даже 8-тонная модель шириной 1,6 м может перемещаться по большинству коридоров и погрузочных доков.

Мобильный кран:
 Минимальный доступ к площадке обычно составляет 3,5-4,5 метра в ширину, плюс место для развертывания аутриггера. Вам нужна твердая ровная поверхность, которая может выдерживать давление заземляющих подшипников 5-10 тонн на квадратный метр на аутриггерных площадках.

Башенный кран:
 Требуется яма для фундамента, заливка бетоном и четкая зона монтажа. Одно только основание составляет площадь 4 + метра. Вам также нужен мобильный кран на месте, чтобы собрать его.

Победитель для узких пространств:
 Кран-паук. Даже не близко.

2. Подъемная способность

Давайте будем честными здесь. Если вам нужно поднять 80 тонн, паутинный кран - это не ваша машина.

Кран-паук:
 от 1,2 т до 16 т. 16-тонная модель выдерживает максимальный радиус 23 м и высоту 25 м - впечатляет своими размерами, но по-прежнему является легким и средним подъемным инструментом.

Мобильный кран:
 25Т до 500Т +. 250-тонный вездеходный кран - совершенно другое животное.

Башенный кран:
 5Т до 80Т на крючке, но реальное преимущество - делать это 50 раз в день на высоте 150 метров.

Победитель по тяжелым подъемам:
 Мобильный кран (для одноразовых тяжелых медиаторов) или башенный кран (для повторяющихся высотных работ).

3. Время установки и мобилизация

Время - деньги. Каждый час простоя крана - это час, за который вы платите без производства.

Кран-паук:
 Один оператор может настроить 3-тонный паутинный кран примерно за 10-15 минут. Удлините гусеницы, разверните аутриггеры (ручное выкручивание плюс гидравлическая опора на большинстве моделей), и вы поднимете. Разрешение на транспортировку для большинства моделей не требуется. 1,2-тонный агрегат весит 1,3 тонны - его можно буксировать за пикапом.

Мобильный кран:
 30-60 минут для установки аутриггера, плюс время в пути. Для более крупных единиц вам может понадобиться разрешение на транспортировку и пилотный автомобиль.

Башенный кран:
 2-5 дней для монтажа. Вам нужен мобильный кран, чтобы построить его. Затем 1-2 дня для демонтажа в конце проекта.

Победитель по скорости:
 Кран-паук.

4. Наземные условия и защита пола

Это удивляет людей, которые раньше не работали с журавлями-пауками.

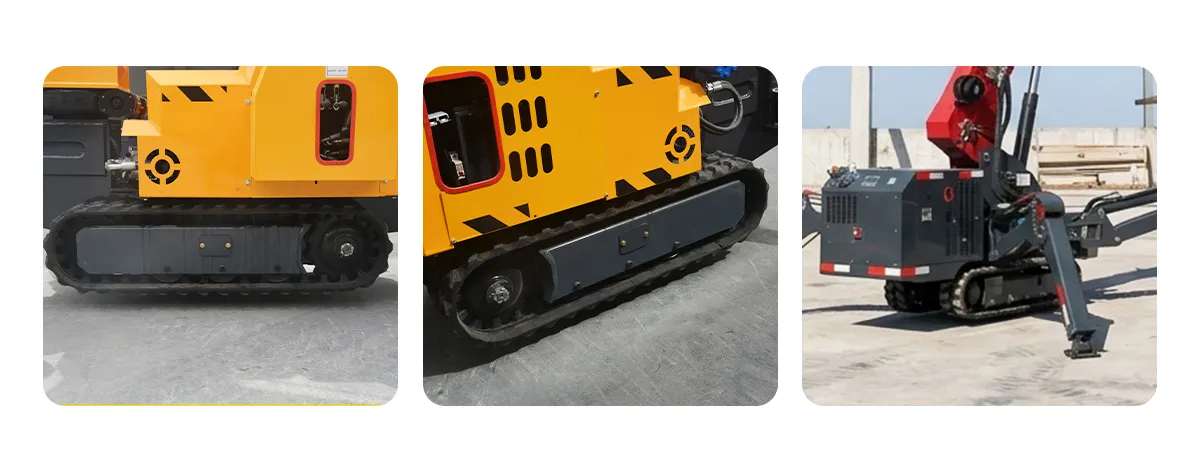

Краны-пауки работают на резиновых гусеницах (модели до 8 тонн) или стальных гусеницах (10 тонн и выше). Давление на грунт распределяется по всей площади гусеницы, что означает, что вы можете работать на готовых полах, крышах с гидроизоляционными мембранами и чувствительных поверхностях без повреждений.

Мобильный кран концентрирует весь свой вес - плюс груз - на четырех опорах. Это огромная точечная нагрузка. Вам понадобятся стальные плиты или деревянные коврики, и даже в этом случае вы рискуете разбить готовую плиту.

Башенные краны требуют железобетонного фундамента, спроектированного инженером-строителем.

Победитель для чувствительных поверхностей:
 Кран-паук.

5. Внутренняя против наружной деятельности

Вот сценарий, который подходит больше, чем вы думаете: вам нужно поднять 2-тонный чиллер в механическую комнату на 3-м этаже существующего здания. Лифт не удержит его. Лестничная клетка слишком тесная. Окна - единственная точка доступа.

Кран-паук ползает по погрузочной площадке, едет на грузовом лифте (3-тонная модель весит 2,7 тонны - в пределах большинства ограничений грузового лифта), позиционируется на полу и поднимает агрегат через оконный проем. Двойное питание означает, что он работает на электричестве в помещении - нулевой уровень выбросов, низкий уровень шума (≤81,5 дБА на 1 метре).

Ни один мобильный кран не может этого сделать. Ни один башенный кран не может этого сделать.

Победитель работ в помещении:
 Кран-паук. Единственный вариант, правда.

Когда выбирать, какой кран: сценарии принятия решений

Выберите журавля-паука Когда:

• Ширина вашей точки доступа составляет менее 2 метров


• Вы работаете в помещении, на крыше или в подвале


• Подъемник под 16 тонн


• Защита пола (готовые поверхности, гидроизоляция)


• Вам нужна электрическая / нулевая эмиссия


• Продолжительность проекта короткая (от нескольких дней до нескольких недель)


• Вы выполняете установку стекла, работы с навесными стенами, размещение оборудования MEP или снос интерьера.


• Наземные условия мягкие или неровные (гусеничное шасси обрабатывает уклоны до 25 / 36%)


Выберите мобильный кран Когда:

• Подъемник превышает 16 тонн


• У вас есть открытый доступ к сайту (3,5 м + широкий, твердая земля)


• Вам нужно поднять с дороги или большой зоны отдыха


• Работа - однодневный или двухдневный выбор (монтаж стали, сборные панели, тяжелое оборудование)


• Вам нужно достичь высоты более 25 метров


Выберите башенный кран Когда:

• Проект длится 4 + месяца


• Вы строите 10 + историй


• Вам нужны повторяющиеся подъемы (бетонные ведра, опалубка, связки арматуры) на высоте


• У вас есть пространство и бюджет для фундамента и монтажа


• Ежедневные циклы подъема превышают 20-30 пиков


Реальный пример: установка стены стеклянного занавеса

Это, вероятно, самое распространенное приложение, в котором журавли-пауки побеждают все остальное, так что давайте пройдемся по нему.

Работа:
 Установите 400-килограммовые стеклянные панели на 12-этажное коммерческое здание. Панели прибывают на бортовых грузовиках на уровне улицы. Установка происходит изнутри здания, этаж за этажом.

Вариант А - Мобильный кран:
 Парки на улице (требуется разрешение на перекрытие полосы движения). Поднимает панели к каждому этажу снаружи. Проблема: кран может достигать этажей только 1-8, прежде чем вам понадобится более крупный (более дорогой) блок. Кроме того, вы поднимаете общественные тротуары. План безопасности, корректировщик, расходы на страхование растут.

Вариант B - Кран-паук (5-тонная модель):
 Сидит внутри здания на активном этаже. Подбирает панели от края окна (доставляется небольшим подъемником или строительным лифтом здания). Размещает их именно в кустовых рамах. Работает на электроэнергии - в замкнутом пространстве нет дыма.

Кран-паук заканчивает работу за 6 недель. Подход с мобильным краном занял бы 8-9 недель и стоил примерно в 3 раза больше.

Краткий обзор спецификаций кранов-пауков

Для покупателей, которые хотят соответствовать модели своей конкретной работе, вот сводка доступных конфигураций:

Все модели имеют непрерывное вращение на 360 градусов, стрелы из высокопрочной марганцевой стали, гидравлические аутриггеры и дополнительный пульт дистанционного управления. Сертификаты CE, ISO 9001, ISO 14001 и ISO 45001.

Можно ли использовать более одного? Абсолютно.

Вот что знают опытные подрядчики: эти краны не исключают друг друга. Обычная установка среднеэтажного проекта выглядит так:

• Башенный кран
   на время - обрабатывает бетон, опалубку, арматуру и сыпучие материалы


• Мобильный кран
   за 2-3 дня при возведении стали - устанавливает тяжелые колонны и балки


• Кран-паук
   для финишной фазы - стекло, навесная стена, блоки MEP, внутренняя отделка


Каждая машина делает то, что делает лучше всего. Общая стоимость оборудования часто
ниже
 чем пытаться заставить один тип крана делать все.

Общие вопросы, которые задают покупатели

"Может ли паутинный кран полностью заменить мобильный кран?"

Нет. Если вы поднимаете 30-тонные стальные фермы в радиусе 40 метров, вам нужен мобильный кран. Краны-пауки достигают высоты 16 тонн и радиуса 23 метра. Они решают другую проблему.

"Какой самый большой из доступных паутинных журавлей?"

В настоящее время 16 тонн - это верхний предел для большинства производителей. 16-тонная модель имеет максимальную высоту подъема 25 м, рабочий радиус 23 м и собственный вес 16,5 тонн. Он работает на стальных гусеницах и требует около 2,13 м ширины доступа.

"Нужны ли паутинным журавлям специальные сертификаты для работы?"

На большинстве рынков краны-пауки с определенным порогом мощности (варьируется в зависимости от страны) не требуют такой же лицензии, как крупные мобильные краны. Однако операторы все равно должны быть обучены. Ищите машины с маркировкой CE и индикаторами момента загрузки в качестве стандартного оборудования для обеспечения безопасности.

"Как насчет технического обслуживания?"

Механически краны-пауки проще, чем мобильные краны. Основными элементами технического обслуживания являются замена гидравлического масла (каждые 100 часов для редуктора), моторное масло (каждые 100 часов) и смазка поворотного стола и поворотных точек стрелы (еженедельно). Осмотр пути и регулировка натяжения каждые несколько месяцев. Общие годовые расходы на техническое обслуживание составляют лишь часть того, что вы бы потратили на мобильный кран.

"Могу ли я использовать паутинный кран на склоне?"

Да. Большинство моделей выдерживают градиенты до 25 (36%). Гусеничное шасси обеспечивает устойчивость на неровной местности, что останавливает колесный мобильный кран от холода.

Нижняя линия

Не существует универсального "лучшего крана". Есть только правильный кран для вашей конкретной работы.

Если ваш проект включает в себя плотный доступ, работу в помещении, готовые полы или лифты до 16 тонн в замкнутых помещениях, паутинный кран сэкономит вам время, деньги и головные боли. Это не компромисс. Это специально разработанное решение для категории работ, для которых мобильные краны и башенные краны никогда не предназначались.

Если вы поднимаете тяжести, поднимаете высоко и поднимаете месяцами подряд - вам нужен автокран или башенный кран. Там нет аргументов.

Умный ход? Знайте, какой инструмент соответствует какой задаче, и не платите за возможности, которые вы не будете использовать.

Ищете паутинный кран, соответствующий вашему проекту? Мы производим полный ассортимент от 1.2T до 16T, все сертифицированы CE, с вариантами двойного питания и дистанционным управлением. [Получить предложение]
